1. Kondisi [Kembali]
Kondisi yang digunakan pada Tugas Pendahuluan ini adalah Percobaan 1 kondisi 10 yaitu Kondisi awal Led mati lalu hidup berkedip dengan delay 1 detik
 |
int led []={2,3,4,5,6,7,8,9}; //Deklarasi pin yang akan digunakan adalah pin 2-9
void setup() { //Semua kode dalam fungsi ini hanya dibaca sekali
for (int i=0;i<8;i++) //Perulangan dari 0 hingga kecil dengan 8, nilai di increment atau ditambah satu
{
pinMode(led[i],OUTPUT); //Menyatakan pin yang dihubungkan ke LED berfungsi sebagai OUTPUT
}
}
void loop() { //Semua kode di dalam fungsi ini akan dilakukan perulangan/looping
for(int hidup=0;hidup<8;hidup++) //Perulangan dari 0 hingga kecil dengan 8 untuk menghidupkan LED
{
digitalWrite(led[hidup],HIGH); //LED diberi logika 1 sehingga LED hidup (aktif high)
}
delay(1000); //Jarak watu 1000ms(1 detik) untuk melakukan perulangan atau looping atau LED mati selama 1000ms(1 detik)
for(int mati=0;mati<8;mati++) //Perulangan dari 0 hingga kecil dengan 8 untuk mematikan LED
{
digitalWrite(led[mati],LOW); //LED diberi logika 0 sehingga LED mati (aktif low)
}
delay(1000); //Jarak waktu 1000ms(1 detik) untuk melakukan perulangan atau looping atau LED hidup selama 1000ms(1 detik)
}
6. Video [Kembali]7. Prinsip Kerja [Kembali]

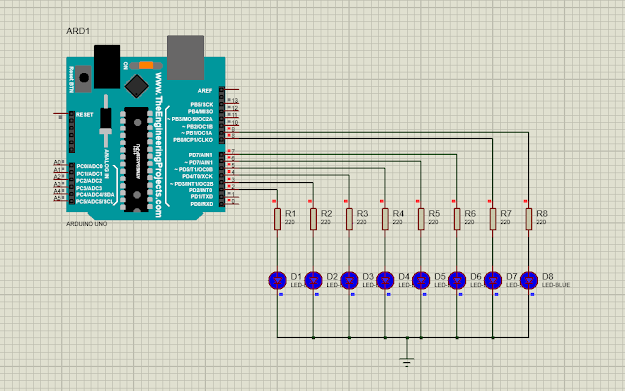

Kondisi Pada rangkaian ini arduino yang memiliki input tegangan terhubung ke VCC dengan tegangan +5V dan pin ground terhubung ke ground. Pin yang digunakan adalah Pin 2,3,4,5,6,7,8,9 yang terhubung secara berurutan ke resistor R1,R2,R3,R4,R5,R6,R7,R8 dengan hambatan sebesar 220 ohm lalu terhubung secara berurutan dari LED D1,D2,D3,D4,D5,D6,D7,D8 lalu terhubung ke ground. untuk menjalankan rangkaian kita perlu membuat program pada aplikasi arduino, listing programnya seperti yang ada di atas setelah dibuat listing dan dimasukan ke arduino maka LED akan menyala sesuai dengan Listing program yang kita buat.
